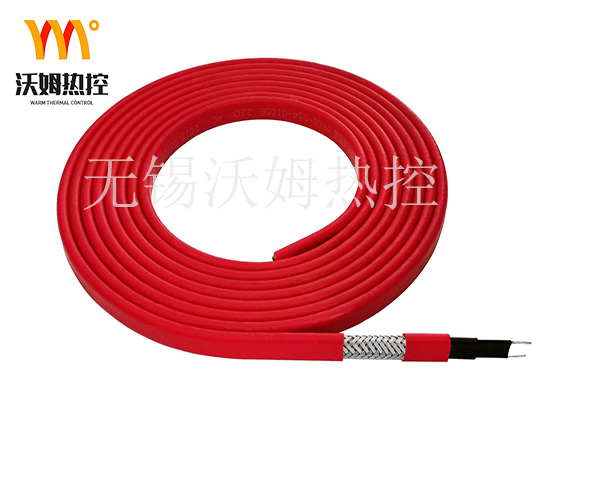

恒功率電伴熱帶按工作原理可分為并聯式和串聯式2類,其中并聯式按工作電壓的不同分為單相和三相2類。
(1)串聯式恒功率電伴熱帶
工作原理:3根同截面相當長、具有一定內阻的平行絕緣導線既為電源母線,也為發熱芯線。將一端可靠短接,另一端通380V三相電,就形成一個星形負載。根據焦耳—楞次定律Q一0.24尸Rt可知:具有一定內阻的母線通過電流就會產生熱量,其大小與電流平方、母線阻值和通電時間成正比。因此,串聯型電伴熱帶隨著通電時間的延續,源源不斷地放出熱量,形成一條連續的、發熱均勻的三相供電伴熱帶。串聯電熱帶母線可以是3芯,也可以是2芯或單芯。串聯型電熱帶主要適用單管道的長距離和超長距離的伴熱保溫。串聯型電伴熱帶使用三相電源后能均衡電網負載,其與熱電阻(熱電偶)、溫控儀配合使用后,能精確地維持管道介質溫度,實現遙控和自動控制。
(2)并聯式恒功率電伴熱帶
工作原理:該類產品的電源母線為2根(單相)或3根(三相)平行絕緣銅絞線,在內護套絕緣層上纏繞鎳鉻電熱絲,每隔相等距離使電熱絲與母線依次錯開連接,形成連續并聯電阻。當母線通22OV或38OV電壓后,各并聯電阻同時發熱,形成一條單相或三相連續供電的伴熱帶。并聯式恒功率電熱帶由于工藝成熟,產品性能好,質量穩定可靠,安裝使用方便,適應性廣,壽命長,所以是目前國內外廣為應用的一種電伴熱產品,凡是蒸氣、熱水伴熱場所均能使用該產品,其中三相帶尤其適用于長距離大口徑管道的伴熱。恒功率電熱帶按結構不同分為普通型和加強型。一般埋地或有腐蝕性氣(液)體場所應選用加強型;在海上平臺、碼頭及灘海地區應選用船用加強型;條件較好的架空管線可選用普通型。
